无杆气缸是气缸中应用广泛的产品，适用于工业包装、包装机、智能包装、纺织机械、运输系统、喷涂设备、自动点胶机、飞刀装置、吸塑机、包装机械、橡胶机械、皮草机械、机械手、雕刻机械设备等等，下面，结合钻孔机设备，讲解无杆气缸的应用原理

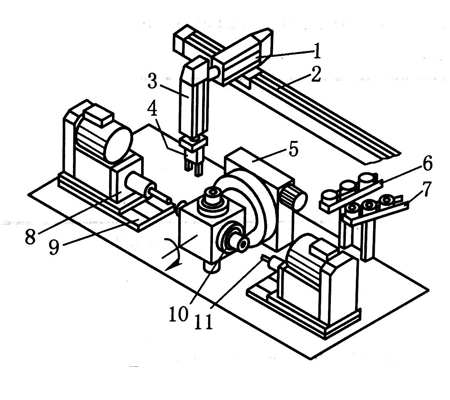

无杆气缸的应用原理图

无杆气缸在钻孔机上的应用成套设备

1-直线坐标气缸

2-无杆气缸

3-直线坐标气缸

4-平行气爪

5-气动旋转分度工作台

6-进料斜槽

7-出料斜槽；

8-丝杠单元

9-直线供料单元

10-气动夹头

11-切削或钻孔工具

无杆气缸的应用原理：

对中、大批量的小工件进行钻孔、埋头钻和车倒角是机械加工中的典型操作。为了这些操作而设计特殊的装置是必要的。在这个例子中，工件的运输工具包括大功率的气动夹头，此夹头在旋转分度工作台的帮助下，对水平轴进行分度，气爪的抓放单元用来装载和卸载。如果该装置用在带有垂直工作丝杠的钻/磨机械中，在装载位置上，可进行进一步的工序操作。平行安装的液压缓冲器可以缓冲供料动作。

以上内容是关于无杆气缸在钻孔机上应用的介绍，如您对此问题还想有进一步的了解，或有其他技术咨询以及选型方面的问题，无锡斯麦特具备成熟的技术团队、完善的售前售后服务，随时欢迎您的咨询.
