摆台气缸是利用压缩空气驱动输出轴在一定角度范围内作往复回转运动的气动执行元件。用于物体的转位、翻转、分类、夹紧、阀门的开闭以及机器人的手臂动作等。
摆台气缸的选取参数有：机种型号，公称尺寸，摆动角度，摆动起点，开关形式，开关数及选择项。
摆动角度：起始点与器口位置形成的角度。
气缸参数：

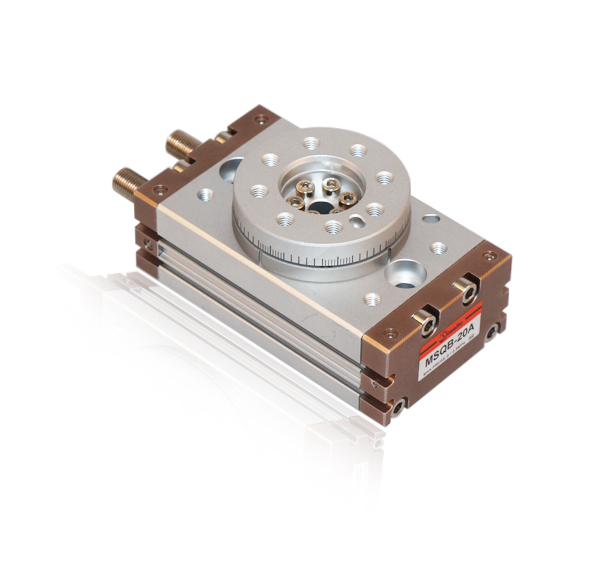

斯麦特MSQB系列（摆台大小10～200），摆台气缸又名旋转气缸，摆动气缸。
高精度型使用高精度滚珠轴承，故垂直及水平位置精度提高到±0.01mm。
回转台型，工件安装方便,摆动顺滑、准确。
中空轴可引入电线或气管。标准带角度调整装置，调节角度范围大（0~190°）。
内置磁环，可安装磁性开关。
低使用压力0.1MPa（高精度型10 为0.2MPa，20~50 为0.1MPa），大摆动角度190°。
×
