MSQB系列旋转气缸是如何工作的？旋转气缸的工作原理

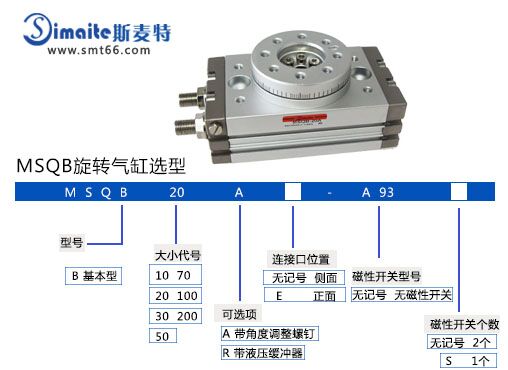

旋转气缸主要有齿轮式旋转气缸和叶片式旋转气缸。无锡斯麦特出品的旋转气缸MSQB系列属于齿轮式旋转气缸，运动平稳；双气缸结构能实现双倍出力；工作台加工精度高，负载安装方便、定位准确；工作台中间有通孔，可由此孔配管。
MSQB旋转气缸是气压力推动活塞带动齿条作直线运动，齿条推动齿轮作回转运动，由齿轮轴输出力矩并带动外负载摆动。
叶片式旋转气缸是用内部止动块或外部挡块来改变其摆动角度。止动块与缸体固定在一起，叶片与转轴连在一起。气压作用在叶片上，带动转轴回转，并输出力矩。叶片式旋转气缸有单片式和双片式。双片式的输出力矩比单片式大一倍，但转角小于180度。
如有需要可咨询无锡斯麦特自动化气动公司。
×
