手指气缸如何选型?手指气缸的工作原理

文章出处:斯麦特网人气:-发表时间:2018-07-16 10:30【

手指气缸(气动手指或气爪)能实现各种抓取功能,是现代机械手的关键部件,常用于抓起工件的包装行业、食品行业中的设备上。以下斯麦特介绍手指气缸的选型方式及工作原理

一、手指气缸(气动手爪)的选型方式

1、根据工件大小、形状、质量和使用目的,选择平行开闭型或支点开闭型;

2、根据工件大小、形状、外伸量、使用环境及使用目的,选择手指气缸(气爪)的系列;

3、根据气爪夹持力大小、夹持点距离、外伸量及行程,选定气爪的尺寸,根据需求再进一步选定需要的可选项。

二、手指气缸(气爪)的特点

1、手指气缸所有的结构都是双作用的,能实现双向抓取,可自动对中,重复精度高;

2、抓取力矩恒定;

3、在气缸两侧可安装非接触式检测开关;

4、有多种安装、链接方式。

三、手指气缸的工作原理

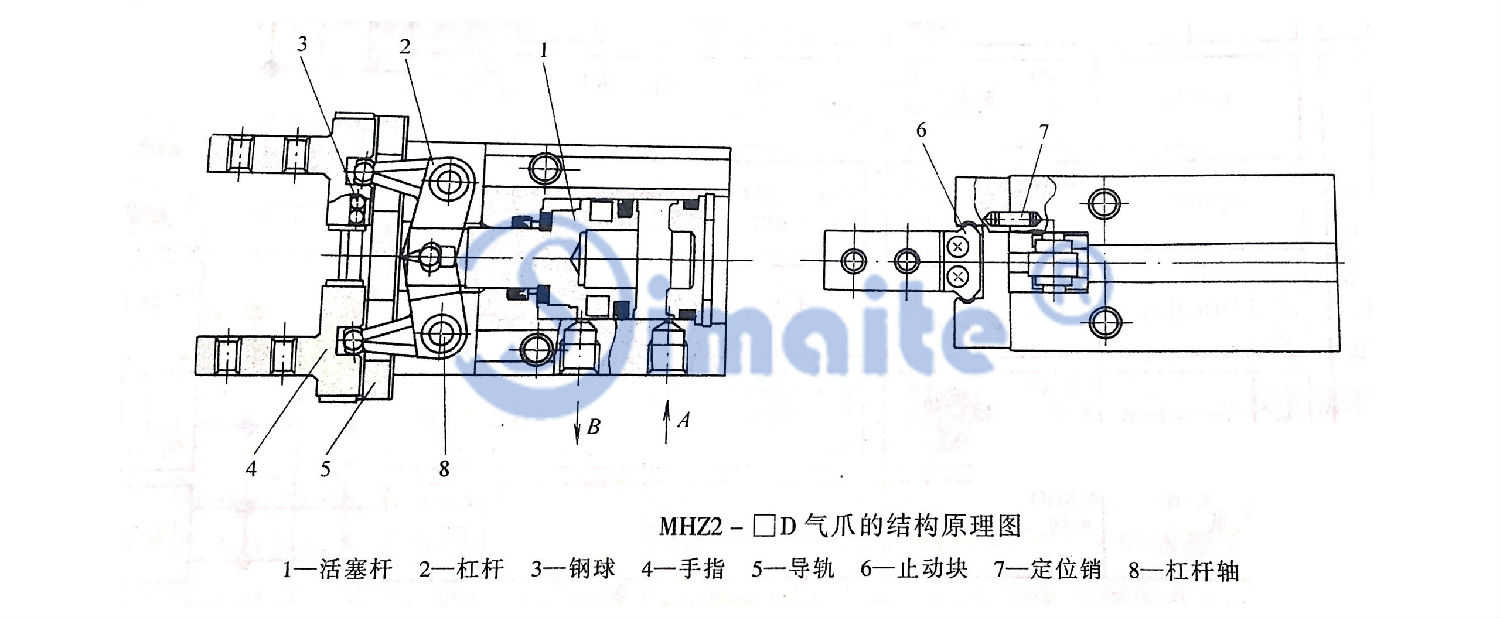

MHZ2系列手指气缸的工作原理图


如以上MHZ2手指气缸的工作原理图,当A口进气B口排气时,气缸活塞杆1伸出,通过杠杆2绕杠杆轴8回转,带动两个手指4通过一组钢球3在导轨5上作向外直线运动,两手指便张开,松开工件。止动块6限制手指张开行程,定位销7保证直线导轨不错位。

以上内容是斯麦特整理的手指气缸选型及工作原理的相关内容,若有关于具体气缸规格选型或气缸配件的问题,我们有的技术人员可以与您对接,无锡斯麦特作为致力气缸生产的老厂家,售后完善,只为客户满意,在采购的过程中还有不清楚的地方,或是需要具体的数据了解,我们有的技术人员可为您解答。

相关推荐:解析制造行业手指气缸MHZ2系列 无锡生产厂
