触点保护盒也是保险盒，作为一个过电流保护开关，能在电路中实现“保险丝”功能。在cy3r无杆气缸的气动装置中，适用于D-A9•Z7•Z8型磁性开关中（没有内置触点保护回路）

当以上型号的磁性开关满足下述任何一种情况时，都使用保护盒。

触点保护盒适用的环境：

1. 使用的负载是诱导负载。

2. 磁性开关到负载处的配线长度为5m以上。

3. 负载电压AC100V

使用注意事项：触点寿命有减小的场所，可以长时间开启放置。

常规无杆气缸磁性开关适用的触点保护盒规格为：

注意：导线长—开关连接侧0.5m

            —负载连接侧0.5m

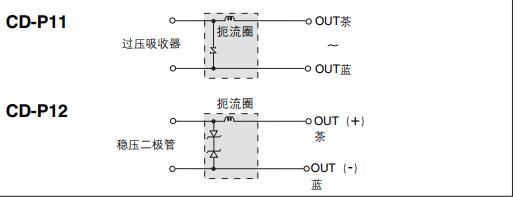

常规无杆气缸磁性开关适用的触点保护盒内部回路图：

触点保护盒/连接方式

开关本体和触点保护盒的连接，触点保护盒带记号“SWITCH”一侧的导线与从开关本体出来的导线进行连接。另外，开关本体与触点保护盒间的导线长度，请设置在1m以内，尽可能靠近。
